Berikut rangkaian audio amplifier BTL menggunakan IC LA4440:
Daftar Komponen:
1. IC LA4440 1 buah
2. Elco 47uF/16V 2 buah
3. Elco 220uF/16V 1 buah
4. Elco 100uF/16V 2 buah
5. Elco 1000uF/16V 2 buah
6. Mylar 100nF 1 buah
7. Elco 0,1uF/16V 2 buah
8. Resistor 4,7 Ohm 2 buah
9. Resistor 430 Ohm 2 buah (100 Ohm dan 330 Ohm di Seri)
10. Resistor 1,5k 1 buah
11. Speaker 8 Ohm/ 20Watt 1 buah
12. Power Supply 12V 1 buah
Penjelasan Rangkaian:
Rangkaian diatas merupakan rangkaian audio amplifier jenis OCL BTL dengan output power 19Watt. Power supply yang digunakan bertegangan 12V linier.
Berikut video simulasi rangkaiannya:

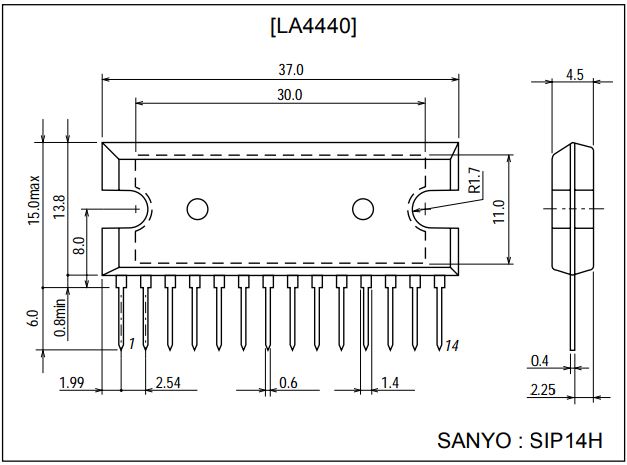

Berikut Spesifikasi IC LA4440:
Keterangan:
1. Supply Voltage = 12V-25V
2. Penguatan = 49,5dB - 53,5dB
3. Output Power BTL = 19Watt
4. Output Power Stereo = 6Watt per Chanel
5. Impedansi / Beban speaker = 4 Ohm-8 Ohm
