RANGKAIAN RUNNING LED MENGGUNAKAN 2 IC 4017

Running LED adalah lampu berjalan yang dibangun menggunakan LED yang disusun sedemikian rupa sehingga pada saat dihidupkan seperti berjalan. Aplikasi running LED ini dapat dipasang sebagai aksesoris pada motor atau sebagai hiasan dan ornamen yang membutuhkan animasi cahaya yang menarik.

Rangkaian ini memanfaatkan IC 4017 sebagai driver LED dan IC NE555 sebagai timer nya.

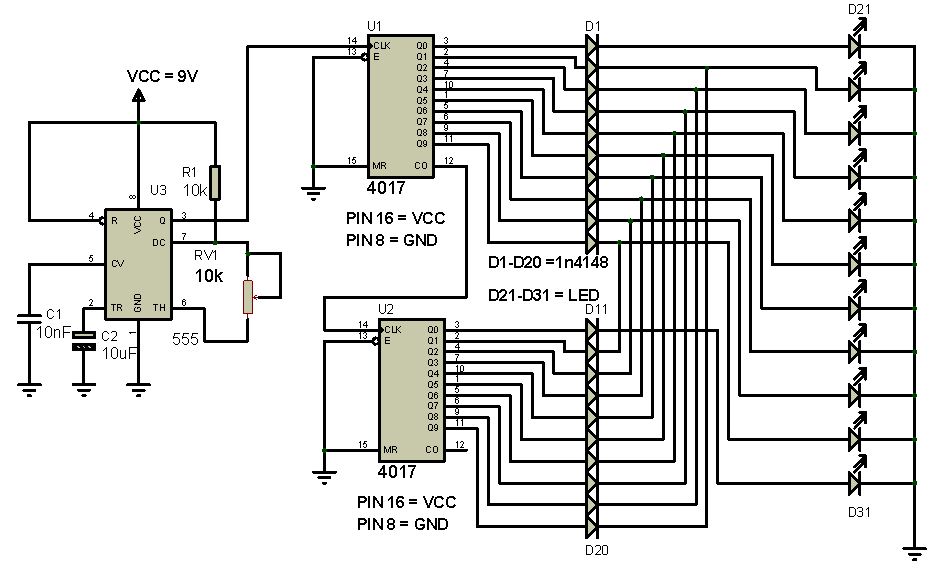

Berikut rangkaian running LED with carry:

Daftar Komponen:

1. IC NE555                1 buah

2. IC 4017                   2 buah

3. Resistor 10k            1 buah

4. Potensio 10k           1 buah

5. Mylar 10nF              1 buah

6. Elco 10uF               1 buah

7. Diode 1n4148          20 buah

8. LED                        11 buah

9. Baterai 9V               1 buah

Prinsip kerja rangkaian:

Saat baterai dipasang output keluaran dari pin 3 IC NE555 mentrigger pin 14 IC U1 yang selanjutnya output dari pin 3 - pin 11 mengaktifkan LED D21-D30 secara bergantian . Saat output pin 12 IC U1 aktif dan mentrigger pin 14 maka LED D31-LED22 aktif bergantian secara lambat menunggu aktif sampai LED 21-D30 hidup bergantian. Dan seterusnya. Potensiometer digunakan untuk mengatur kecepatan pergantian nyala LED.

Berikut Video Simulasi Rangkaiannya:

Berikut spesifikasi IC 4017 :

IC 4017 adalah suatu rangkaian terpadu yang berfungsi sebagai decade counter (Penghitung interval). Maksud dari decade counter yakni dapat merubah salah satu output menjadi berlogika tinggi secara bergantian dari output 0 hingga ke output 9 sehingga total output rangkaian ini berjumlah sepuluh buah dengan total pin/kaki sebanyak 16 dan memiliki fungsinya masing masing.

IC 4017 sendiri dikendalikan dengan clock atau pulsa (gelombang kotak) yang nantinya akan menentukan kecepatan perpindahan output dari IC 4017 itu sendiri. semakin tinggi frekuensi dari clock yang dimasukan ke kaki 14 pin ic 4017, maka akan semakin cepat pula perpindahan logika dari output IC tersebut.

Pin 1, Berfungsi sebagai output/keluaran 5

Pin 2, Output keluaran urutan 1

Pin 3, Output keluaran 0

Pin 4, Output keluaran 2

Pin 5, Output keluaran 6

Pin 6, Output Keluaran 7

Pin 8, Sebagai ground, atau supply tegangan 0 volt

Pin 9, Output keluaran 8

Pin 10, Output keluaran 4

Pin 11, Output keluaran 9

Pin 12, Carry Out untuk menambahkan jumlah output pada IC selanjutnya.

Pin 13, Enable Input, untuk mengaktifkan jalannya clcok ke IC 4017 jika diberi tegangan negatif.

Pin 14, Clock Input.

Pin 15, Reset untuk mereset atau mengatur ulang kerja dari IC 4017

Pin 16, VCC. Sebagai masukan tegang Positif
