RANGKAIAN STEREO AUDIO AMPILIFIER MENGGUNAKAN IC TDA2822

Audio Amplifier adalah sebuah alat yang berfungsi memperkuat sinyal audio dari sumber-sumber sinyal yang masih kecil sehingga dapat menggetarkan membran speaker dengan level tertentu sesuai kebutuhan.

IC TDA2822 merupakan IC dalam keluarga IC TDA yang mempunyai pin 8 kaki.

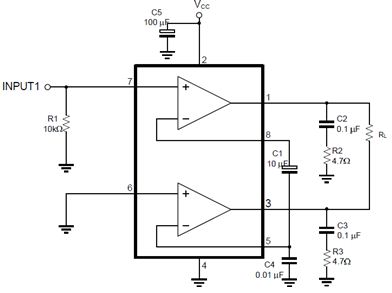

Berikut rangkaian audio amplifier setereo menggunakan IC TDA2822:

Keterangan Rangkaian:
Rangkaian diatas merupakan jenis rangkaian audio amplifier stereo , dimana masing-masing output OP-AMP dihubungkan dengan speaker. output yang diberikan dari rangkaian diatas sebesar 0,65Watt per channel. batterai yang digunakan 9V dan speaker 8Ohm/0,5Watt

Berikut Video Simulasi Rangkaiannya:




Berikut Spesifikasinya:





Keterangan:
Tegangan Input = 1,8V-15V
Output Power = 90-1000mW
Loud Impedance = 8 Ohm/ 0,5Wat
