Sensor Magnet adalah Alat yang
akan terpengaruh Medan Magnet dan akan memberikan perubahan kondisi pada
keluaran, seperti layaknya saklar dua kondisi (on/off) yang digerakkan oleh
adanya medan magnet disekitarnya. Biasanya sensor ini dikemas dalam bentuk
kemasan yang hampa dan bebas dari debu, kelembapan, asap maupun uap.
Cara Kerja Magnet
Sensor ini akan bekerja ketika
jenis konduktor berada/mempengaruhi keberadaan medan magnet sehingga magent
dapat tertarik atau tertolak sesuai pengaruh yang diberikan.
Salah
contoh komponen sensor magnet adalah reed switch.
Reed
Switch adalah sensor yang berfungsi juga sebagai saklar yang aktif atau
terhubung apabila di area jangkauan nya terdapat medan magnet. Medan magnet
yang cukup kuat jika melalui area sekita reed switch, maka dua buah plat yang
salaing berdekatan tadi akan terhubung sehingga akan memberikan rangkaian
tertutup bagi rangkaian yang dipasangkan nya.
Reed switch menawarkan keuntungan
dari ukuran yang ringkas, berat badan rendah, waktu respon yang cepat, umur
panjang dan biaya rendah. Aplikasi umum dari switch buluh berada di reed relay,
sensor otomotif, sistem keamanan, robotika, mainan dan permainan.

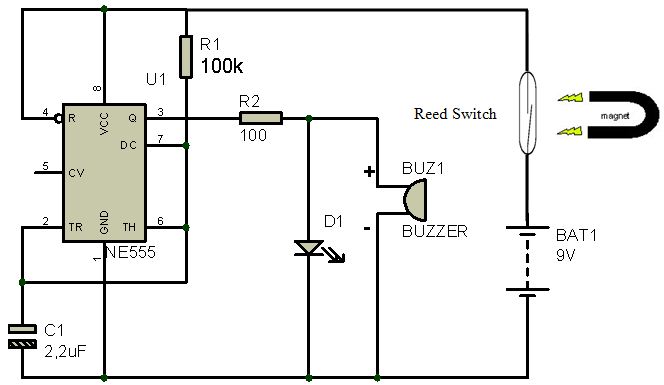

Berikut
rangkaian sensor magnet menggunakan reed switch:
Daftar Komponen:
1. IC NE555 1 buah
2. Reed switch 1 buah
3. LED 1 buah
4. Buzzer 1 buah
5. Resistor 100 1 buah
6. Elco 2,2uF 1 buah
7. Resistor 100k 1 buah
8. Magnet batang 1 buah
9. Baterai 9V 1 buah
Prinsip Kerja:
Prinsip dasar kerja sensor ini sangatlah sederhana, yaitu apabila bagian permukaan dari sensor terkena medan magnet maka dua buah kontak plate tipis yang terdapat dibagian dalam sensor akan tertarik oleh medan magnet, sehingga kontak akan terhubung. IC NE555 yang dirangkaia astable multivibrator memberikan output high dan low secara terus menerus setelah IC NE555 mendapatkan tegangan dari baterai setelah kondisi reed switch tertutup.
Berikut video simulasi rangkaiannya:
