Jika pada rangkaian analog driver 7-Segment
dikendalikan oleh IC 4026 atau IC 4033, kali ini drivernya menggunakan ARDUINO.
Arduino UNO adalah
sebuah board mikrokontroler yang didasarkan pada ATmega328 (datasheet). Arduino UNO mempunyai
14 pin digital input/output (6 di antaranya dapat digunakan sebagai output
PWM), 6 input analog, sebuah osilator Kristal 16 MHz, sebuah koneksi USB,
sebuah power jack, sebuah ICSP header, dan sebuat tombol reset. Arduino UNO memuat
semua yang dibutuhkan untuk menunjang mikrokontroler, mudah menghubungkannya ke
sebuah computer dengan sebuah kabel USB atau mensuplainya dengan sebuah adaptor
AC ke DC atau menggunakan baterai untuk memulainya.

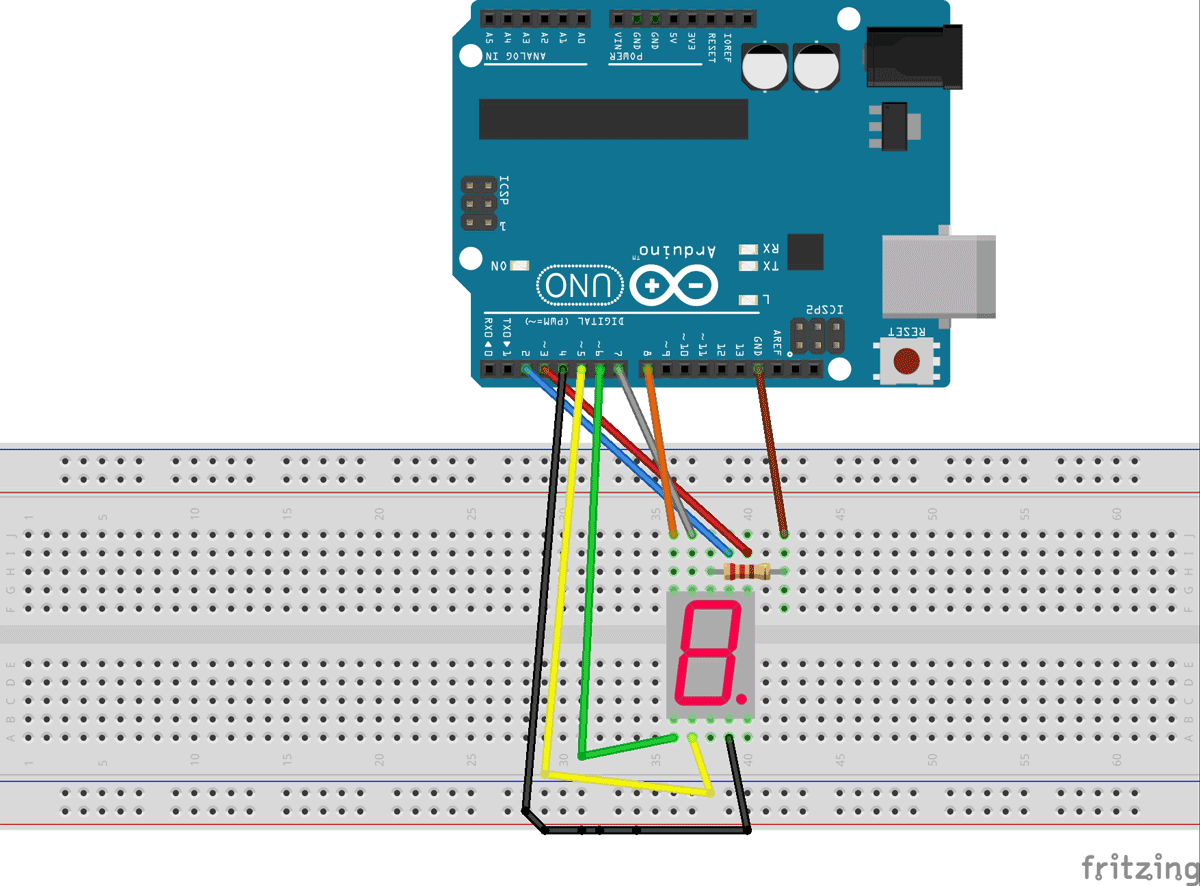

Berikut Rangkaian Driver 7-Segment menggunakan ARDUINO:
Daftar Komponen:
1. ARDUINO 1 buah
2. 7-Segmnet Common Cathode 1 buah
3. Resistor 220 Ohm 1 buah
Coding:
#define segA 2//connecting segment A to PIN2
#define segB 3// connecting segment B to PIN3
#define segC 4// connecting segment C to PIN4
#define segD 5// connecting segment D to PIN5
#define segE 6// connecting segment E to PIN6
#define segF 7// connecting segment F to PIN7
#define segG 8// connecting segment G to PIN8
int COUNT=0;//count integer for 0-9 increment
void setup()
{
for (int i=2;i<9;i++)
{
pinMode(i, OUTPUT);// taking all pins from 2-8 as output
}
}
void loop()
{
switch (COUNT)
{
case 0://when count value is zero show”0” on disp
digitalWrite(segA, HIGH);
digitalWrite(segB, HIGH);
digitalWrite(segC, HIGH);
digitalWrite(segD, HIGH);
digitalWrite(segE, HIGH);
digitalWrite(segF, HIGH);
digitalWrite(segG, LOW);
break;
case 1:// when count value is 1 show”1” on disp
digitalWrite(segA, LOW);
digitalWrite(segB, HIGH);
digitalWrite(segC, HIGH);
digitalWrite(segD, LOW);
digitalWrite(segE, LOW);
digitalWrite(segF, LOW);
digitalWrite(segG, LOW);
break;
case 2:// when count value is 2 show”2” on disp
digitalWrite(segA, HIGH);
digitalWrite(segB, HIGH);
digitalWrite(segC, LOW);
digitalWrite(segD, HIGH);
digitalWrite(segE, HIGH);
digitalWrite(segF, LOW);
digitalWrite(segG, HIGH);
break;
case 3:// when count value is 3 show”3” on disp
digitalWrite(segA, HIGH);
digitalWrite(segB, HIGH);
digitalWrite(segC, HIGH);
digitalWrite(segD, HIGH);
digitalWrite(segE, LOW);
digitalWrite(segF, LOW);
digitalWrite(segG, HIGH);
break;
case 4:// when count value is 4 show”4” on disp
digitalWrite(segA, LOW);
digitalWrite(segB, HIGH);
digitalWrite(segC, HIGH);
digitalWrite(segD, LOW);
digitalWrite(segE, LOW);
digitalWrite(segF, HIGH);
digitalWrite(segG, HIGH);
break;
case 5:// when count value is 5 show”5” on disp
digitalWrite(segA, HIGH);
digitalWrite(segB, LOW);
digitalWrite(segC, HIGH);
digitalWrite(segD, HIGH);
digitalWrite(segE, LOW);
digitalWrite(segF, HIGH);
digitalWrite(segG, HIGH);
break;
case 6:// when count value is 6 show”6” on disp
digitalWrite(segA, HIGH);
digitalWrite(segB, LOW);
digitalWrite(segC, HIGH);
digitalWrite(segD, HIGH);
digitalWrite(segE, HIGH);
digitalWrite(segF, HIGH);
digitalWrite(segG, HIGH);
break;
case 7:// when count value is 7 show”7” on disp
digitalWrite(segA, HIGH);
digitalWrite(segB, HIGH);
digitalWrite(segC, HIGH);
digitalWrite(segD, LOW);
digitalWrite(segE, LOW);
digitalWrite(segF, LOW);
digitalWrite(segG, LOW);
break;
case 8:// when count value is 8 show”8” on disp
digitalWrite(segA, HIGH);
digitalWrite(segB, HIGH);
digitalWrite(segC, HIGH);
digitalWrite(segD, HIGH);
digitalWrite(segE, HIGH);
digitalWrite(segF, HIGH);
digitalWrite(segG, HIGH);
break;
case 9:// when count value is 9 show”9” on disp
digitalWrite(segA, HIGH);
digitalWrite(segB, HIGH);
digitalWrite(segC, HIGH);
digitalWrite(segD, HIGH);
digitalWrite(segE, LOW);
digitalWrite(segF, HIGH);
digitalWrite(segG, HIGH);
break;
break;
}
if (COUNT<10)
{
COUNT++;
delay(1000);///increment count integer for every second
}
if (COUNT==10)
{
COUNT=0;// if count integer value is equal to 10, reset it to zero.
delay(1000);
}
}
Berikut Video Tutorial Cara Membuatnya:
